一、共振的危害

任何物體、設備均有本身的固有頻率。在振動樁錘的振動頻率接近或等于振動樁錘、樁等振動系統的固有頻率時，會使振動樁錘、樁等振動系統出現強烈的振動，這現象叫“共振”。發生“共振”時，振動的振幅往往達到正常振幅的10倍以上。

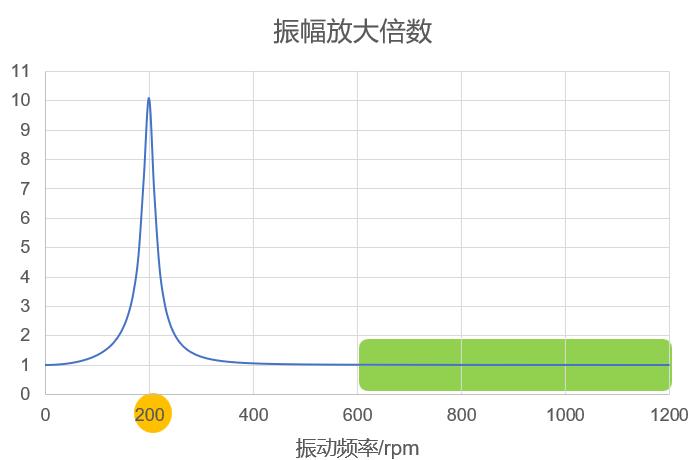

由于振動樁錘及樁組成的系統，其固有頻率往往是很低的，遠低于振動樁錘正常的振動頻率(如圖綠色標注區域)。一般振動樁錘在啟動或停機過程都要經過“共振”頻率區域(如圖黃色標注區域)，所以在啟動、停機過程都有“共振”現象出現。

普通振動錘啟動&停機共振現象

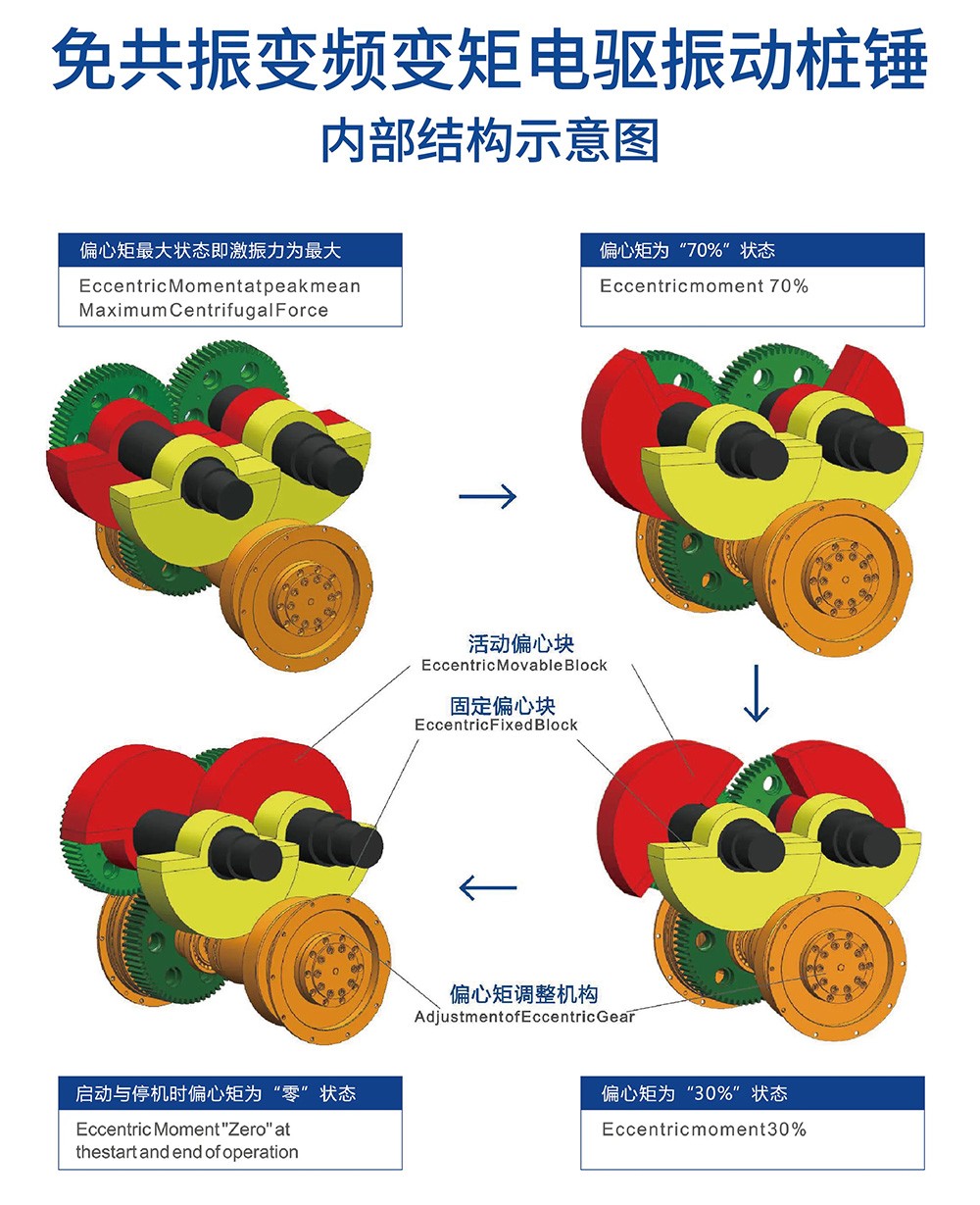

二、“免共振”技術基本原理

振動樁錘“免共振”技術的核心原理是通過偏心矩的無級可調，使振動樁錘在啟動和停機過程經過固有頻率時處于偏心矩為零的狀態，此時不會產生振動，從而避免啟動和停機過程中共振現象的發生。

“免共振”啟動與停機

三、技術優勢

免共振啟動、停機

應用偏心質量矩?zé)o級可調的技術，避免了傳統振動樁錘帶偏心質量矩啟動和停止過程中共振的產生，使機器能平穩自如地啟動和停止，防止由共振產生的強烈振動對振動樁錘以及樁機、沉管造成不可預估的破壞。

偏心質量矩?zé)o級可調、可控

在某些施工應用場景，可以通過人為調節偏心質量矩，控制激振力大小，控制振沉速度，以達到振動錘收錘標準。

免共振吊打工法

利用免共振技術，振動樁錘可以采用直接吊打工法，施工工效高，且可保證很高的垂直度。

降低啟動能耗

免共振振動樁錘可以在無偏心質量矩條件下啟動,即空載啟動;解決了傳統的振動樁錘帶載啟動而需要大容量電源的問題;配置電源功率一般僅需振動樁錘電機功率兩倍，符合節能減排的要求。

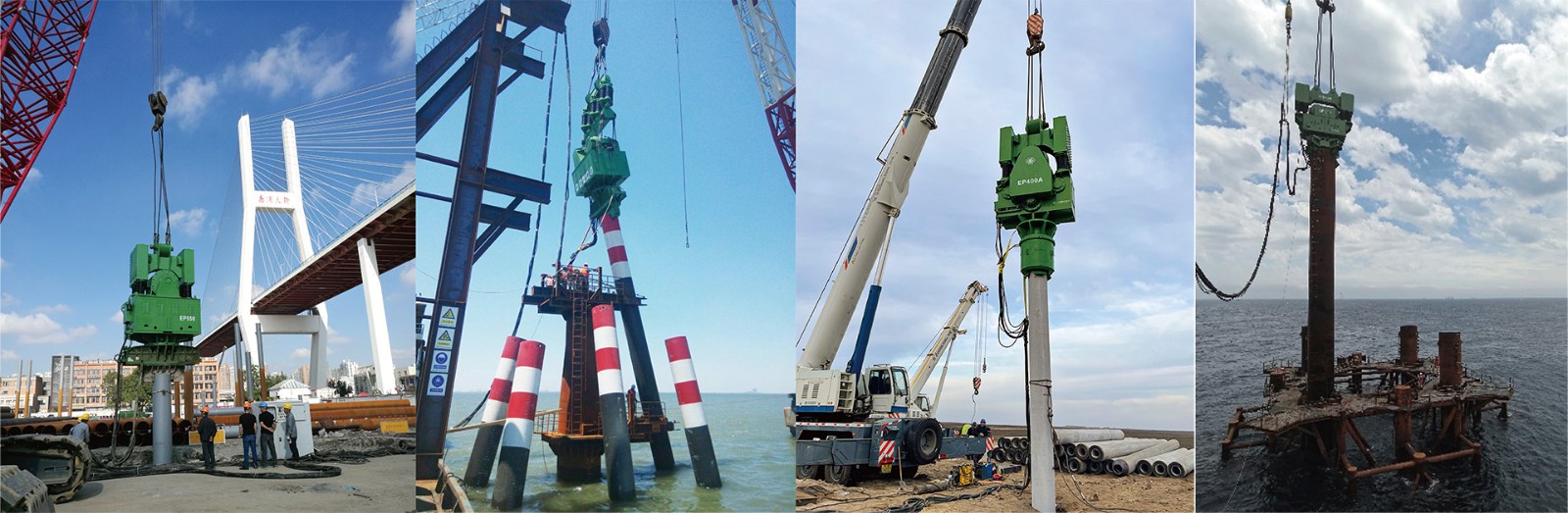

四、吊打工法案例展示
