摘要：隨著風電技術的快速發展，海上風電已成為世界可再生能源發展的關注焦點。近年來，我國海上風電事業發展迅速，海上新增風電裝機容量不斷增加，海上風電樁呈現出超長、超大、超重、高精度施工的特點。目前海上風電樁施工的主要設備是沖擊錘和振動樁錘。沖擊錘是傳統的海上風電打樁設備，其主要問題有打擊效率低，發熱散熱、施工安全、質量控制等。振動樁錘其沉樁原理為土質“液化”，減小阻力。只要滿足必要的振幅、必要的激振力、必要的重量和沖量、必要的功率即可沉樁。目前主要面臨的問題有啟動困難、共振危害、制造困難、運輸困難。為此，上海振中公司研制出了超大型免共振振動沖擊樁錘用于海上風電大型樁基礎的施工。

1. 研制超大型振動沖擊樁錘的必要性

1.1 海上風電樁的特點

近年來，我國海上風電事業發展迅速，海上新增風電裝機容量不斷增加，海上風電樁呈現出超長、超大、超重及高精度的特點。目前，海上風電樁最重已達1500余噸，施工垂直度要求千分之三以?xún)?nèi)。

1.2 目前用于海上風電樁施工的主要設備及特點分析

1.2.1 沖擊錘

沖擊錘是海上風電樁基礎施工最先使用的設備，有柴油錘和液壓錘。由于散熱問題無法解決，大型柴油錘的發展受得了制約。近年來大型液壓錘已經成為海上風電樁基礎施工的主要設備。傳統認為沖擊錘打擊效率高，可達30%以上，但是隨著風電樁越來越大型化，液壓錘的打擊效率要低于傳統認知的30%。

打擊效率η指樁在沖擊錘打擊后獲得的能量E與沖擊錘打擊時的能量E0的比值，

即 （1）

日本建筑學會根據動量定理得出的打擊效率公式

（2）

式中m為沖擊錘錘芯的質量，M為樁的質量。

可知，欲達到30%的打擊效率，樁的質量不能超過錘芯質量的3倍，理想狀態是1.5-2.5倍。目前，海上風電樁的質量不斷增加，液壓沖擊錘的質量也不斷增加，但是樁的質量遠超過了沖擊錘質量的3倍。假設大型沖擊錘的錘芯質量為100噸，大型樁的重量為900噸，那么沖擊錘的打擊效率僅為10%。

施工時，我們可以通過不斷增大打擊能量來完成沉樁施工。但是在不斷增大打擊能量的過程中，由于打擊效率低，能量散發很大，帶來的發熱散熱問題相當嚴重,不但使樁的質量、壽命受到影響，還會使沖擊錘本身的使用壽命降低，故障頻繁。

1.2.2 振動樁錘

近年來，振動樁錘也成為海上風電樁施工的主力軍。振動樁錘產生振動的原理是振動樁錘工作時兩軸（或雙數多軸）上對稱布置的偏心體在同步齒輪的帶動下相對反向旋轉，每成對的兩軸上偏心體產生的離心力相合成，則水平方向的離心力相互抵消、垂直方向的離心力相互疊加，成為一個按正弦函數規律變化的激振力（圖1、圖2所示）。

圖1 振動樁錘原理圖

Fig.1 Diagram of pile hammer

圖2激振力正弦函數規律變化圖

Fig.2 Diagram of sine of exciting force

當振動樁錘和樁連接在一起進行沉樁時，激振力使樁產生和激振頻率一致的振動，樁振動時樁側面土壤的摩擦阻力和樁端部阻力將迅速降低，在振動樁錘和樁的總重力大于土壤對樁端部阻力的情況下，樁便開始下沉。

需要特別說明的是：

(1) 樁是在重力的作用下下沉的，激振力作用下的振動只是降低土對樁的阻力（包括側面摩擦阻力和端面阻力）。

(2) 振動和沖擊沒有嚴格的區分，振動中有沖擊，沖擊中有振動。振動樁錘在激振力作用下的上下振動等效于帶動沖擊錘錘芯的活塞在油缸里上下往復運動（圖3所示）。

圖3 振動樁錘等效于沖擊錘圖示

Fig. 3 vibratory pile hammer is equivalent to impact hammer diagram

且當振動樁錘的頻率較高時，振動特性體現顯著；當振動樁錘的頻率較低時，其振動特性減弱而沖擊特性增強了。大型振動樁錘，偏心矩大，轉速低，不僅有振動特性，沖擊的特性也特別明顯，因此低頻大偏心矩的大型振動樁錘也稱為振動沖擊錘。振動沖擊錘的沉樁原理不同于沖擊錘通過打擊力使樁下沉，它是通過上下振動使土質“液化”，阻力減小，在重力的作用下完成沉樁施工的。

振動樁錘振動沉樁需滿足以下的條件：

（1）實際振幅A>臨界振幅A0。

實際振幅為 （3）

式中，K--振動樁錘偏心矩，m--參與振動的質量。

臨界振幅。 （4）

式中，N--是土的標貫擊數。

（2）激振力F>樁的動側阻力f側阻。

激振力為 （5）

式中，k--振動樁錘偏心矩,--振動角速度（s-1）。

（3）樁和錘總重量G>樁的動端阻力f端阻。

（4）實際消耗總功率P實<振動樁錘電機額定功率P額的1.5倍。

目前，大型的振動沖擊樁錘在制造和使用中也存在著啟動困難、共振危害、制造困難和運輸困難等問題。

1. 超大型免共振振動樁錘的研制

上海振中公司致力于超大型振動沖擊樁錘的研制，其主要技術有大型振動沖擊樁錘的免共振技術和大型免共振沖擊樁錘的聯動技術。

1.1 大型振動沖擊樁錘的免共振技術

2.1.1共振及危害

振動樁錘的振動頻率就是偏心軸轉動頻率，改變偏心軸轉動頻率，相應的也就是改變振動樁錘的振動頻率，但任何物體、設備均有本身的固有頻率。在振動樁錘的振動頻率接近或等于振動樁錘、樁等振動系統的固有頻率時，會使振動樁錘出現強烈的振動，這現象叫“共振”。發生“共振”時，振動的振幅往往達到正常振幅的15倍以上?！肮舱瘛背霈F(xiàn)既對設備產生破壞，又對施工安全產生影響，是一種危害。

由于振動樁錘及樁組成的系統，其固有頻率往往是很低的，通常是幾赫茲，遠低于振動樁錘正常的振動頻率。一般振動樁錘在啟動或停機過程都要經過“共振”頻率區域，所以在啟動、停機過程都有“共振”現象出現。

再需要特別說明的是：振動樁錘的“共振”是指設備機械的“共振”，它是危害。有人理解為樁、土的共振是錯的。但是，在某一土質條件下，確實存在一個最佳的振動沉樁頻率和一個最佳的振動拔樁頻率。采用這個最佳頻率振動沉樁或拔樁，不僅沉拔得快、功率消耗小，而且地表振感也小。這跟“共振”出現時的強烈振動的特征是不一樣的。所以，這種最佳頻率下的振動可稱為“諧振”。注意的是，不同的土質，其“諧振”頻率也是不一樣的。

2.1.2 免共振技術及意義

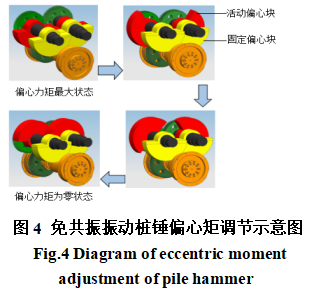

免共振技術簡介：大型振動沖擊樁錘的免共振技術的核心就是偏心矩?zé)o級可調技術。在平時非工作狀態下，振動樁錘轉軸上的偏心塊在重力作用下都處于垂直向下的位置上，此狀態偏心矩最大；啟動時，通過液壓調整機構，使偏心軸上的活動偏心體相對固定偏心體轉動180°，此狀態偏心矩為零，實現偏心矩“最大→0”無級連續控制；反之，通過液壓調整機構也可實現“0→最大”無級連續調控。圖4所示為免共振振動樁錘偏心矩調節技術示意圖。

免共振振動樁錘通過偏心矩的無級調節技術實現零偏心矩啟動、零偏心矩停機，避免了由于“共振”產生的激烈振動帶來的強烈振動、噪聲的環保問題和對設備產生破壞帶來的安全隱患；同時實現零偏心矩啟動，即空載啟動，解決了普通電動振動樁錘帶偏心矩啟動、即帶負載啟動需大容量電源的問題，節能效果明顯；振幅可從“0-最大”或“最大-0”無級可調，可適應土質變化，沉樁效率、效果好。上海振中公司用于海上風電樁施工的大型免共振振動沖擊樁錘有EP800、EP1100、EP1600的三款型號錘。其主要技術參數如下表1所示。

表1 大型振動沖擊錘主要技術參數表

Table1. Main technical parameters of large vibratory impact hammer

免共振振動沖擊樁錘的振動和沖擊特性在表1中的振動沖量這一參數體現尤為直觀。如EP1600免共振振動沖擊錘的最大振動沖量為88000kg.m/s，這相當于錘、夾具和樁的重量為20噸時，從高為1m處自由落下沖擊的沖擊沖量；也相當于錘、夾具和樁的重量為200噸時，從高為1cm處自由落下沖擊的沖擊沖量。

用大型免共振振動沖擊樁錘振動沉樁，由于錘樁的總重有幾百?lài)崳駝?dòng)的振幅只有幾毫米，真正實現重錘輕打；又由于不存在錘與樁的撞擊，而是錘和樁作為整體直接振動沖擊于土，使土的顆粒結構破壞、土質“液化”，土阻力減小，在重力作用下實現樁的下沉。所以通過振動沉樁，往往具有效率高、效果好及成樁質量好等的優點。

2.2大型免共振振動沖擊樁錘聯動技術

海上風電基礎樁呈現出：（1）超大化。樁直徑超2m，甚至達5m、8m以上。（2）超深化。樁基礎的持力層往往超過50m深，甚至達100m深。（3）超重化。由于這種超大、超深樁的壁厚達40~80mm，整根樁的重量往往在幾百?lài)嵰陨?，甚至達1000噸以上。為能用振動樁錘有足夠的振幅和激振力沉下超大型樁，這就需要非常大的振動樁錘，其功率要幾兆瓦以上，外形大小尺寸也達數米、數十米。要制造出這么大的振動樁錘，無論從工廠加工能力還是從諸如專用電機、軸承等配套采購，其難度大是可以想象到的。然而即使在工廠能制造出這么超大型的振動樁錘來，可由于超高、超寬、超重也無法運輸?shù)绞┕?chǎng)地。為解決這些矛盾及困難，通常采用振動樁錘多錘聯動技術進行施工。

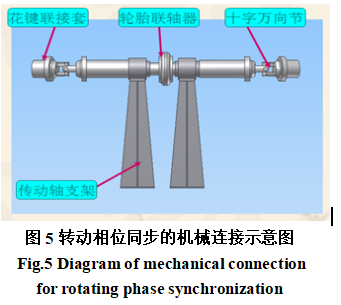

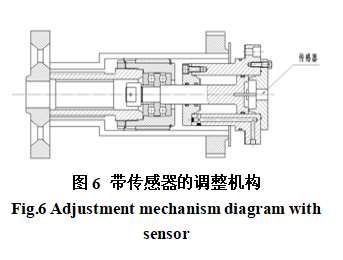

多錘聯動就是通過聯動技術使相同規格型號的多臺振動樁錘成為一個超大振動系統，這就要求多臺振動樁錘在振動時具有高度的同步性。為了避免超大型振動系統在啟動、停機時的“共振”出現對施工設備、特別是對大型起重機（起重船）會造成很大的傷害并對施工安全留下隱患。上海振中公司采用了相同規格型號的多臺偏心矩可調的大型免共振振動樁錘進行聯動。多臺偏心矩可調大型免共振振動樁錘聯動技術主要是轉動同步技術和偏心矩（振幅）調整同步技術。轉動同步是將各錘偏心轉軸通過聯軸器聯接，確保各錘在工作時振動相位相同（如圖5所示）。偏心矩（振幅）調整同步是通過安裝在各錘調整機構里的傳感器，利用傳感技術保證了各調整機構在調整偏心矩動作時的同步性（如圖6所示）。

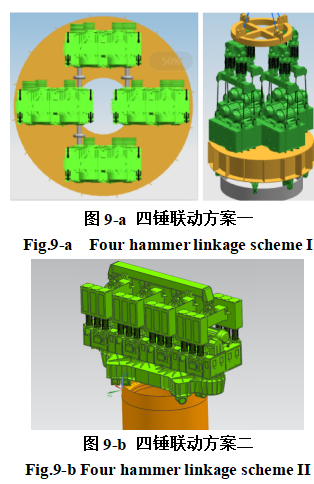

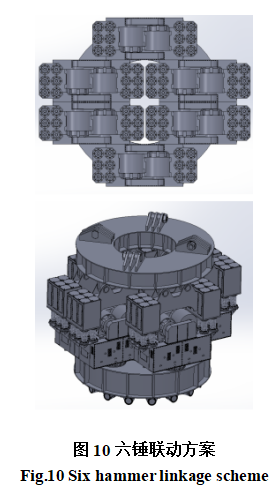

在海上風電樁基礎施工方面，由于受空間位置所限，多錘的聯動按平行方向布置。

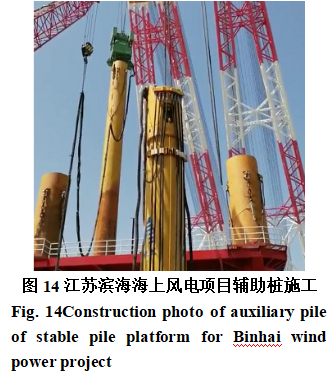

下面是幾個海上風電樁用大型免共振振動沖擊樁錘施工的案例：

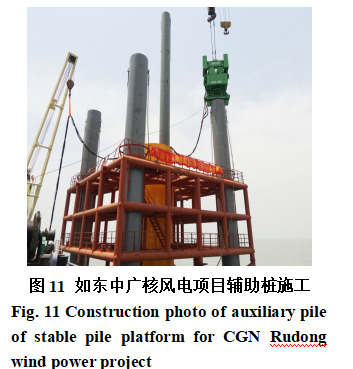

案例1，如東中廣核風電項目輔助樁直徑2000mm，樁長50m，樁質量55t。樁入土35m,樁端土質粉砂層,標貫擊數N>35。振動樁錘EP800，平均打樁時間20分鐘, 平均拔樁時間30分鐘。

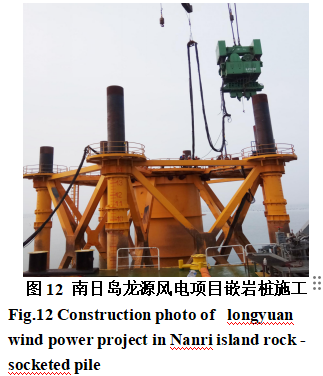

案例2，南日島龍?jiān)达L(fēng)電項目嵌巖樁直徑1000mm，樁長30m，樁質量50t。樁入土20m，樁端風化巖層，標貫擊數N>80。振動樁錘EP800，平均打樁時間40分鐘,平均拔樁時間20分鐘。

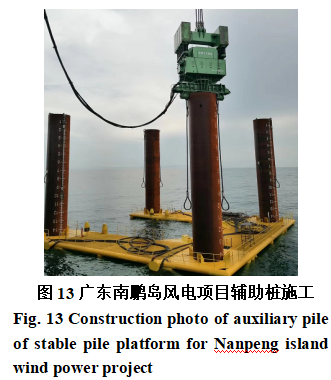

案例3，廣東南鵬島風電項目輔助樁直徑2000mm，樁長65m，樁質量95t。樁入土28m，樁端土質細砂層，標貫擊數N>40。振動樁錘EP1100，平均打樁時間20分鐘，平均拔樁時間30分鐘。

樁入土30m，樁端土質粉砂層，標貫擊數N>30。振動樁錘EP1100，平均打樁時間25分鐘,平均拔樁時間35分鐘。

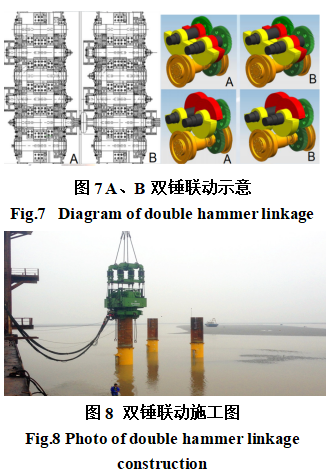

案例5，江蘇如東風電升壓站工程樁直徑2000mm，樁長67m，樁質量90t。樁入土35m，樁端土質粉砂層，標貫擊數N>50。雙錘聯動式振動樁錘EP1300L，平均打樁時間15分鐘,平均拔樁時間20分鐘。

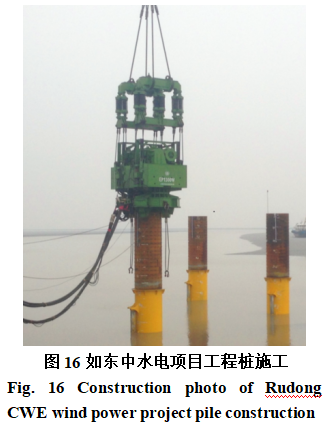

案例6，如東中水電項目工程樁直徑1700mm，樁長50m，樁質量49t。樁入土42m，樁端土質粉砂層，標貫擊數N>45。雙錘聯動式振動樁錘EP1300L，平均打樁時間30分鐘。

綜合以上案例，大型免共振振動沖擊樁錘和通過多錘聯動而成的超大型免共振振動沖擊樁錘，具有超強大的功率、激振力和打擊沖量，并且結構緊湊、使用可靠， 特別適用于海上風力發電等大型項目的樁基礎施工，且具有高質、環保、高效、安全、經濟的特點，是海上風力發電等大型項目樁基礎施工的重要選項。

參考文獻：

[1].日本振動樁錘工法技術研究會.振動樁錘工法的設計施工手冊[M].日本

[2].日本建調株式會社.鋼管樁振動下沉計算[M].日本

[3].何清華.工程機械手冊.樁工機械[M].北京:清華大學出版社,2018

[4].鄧明權,陶格蘭. 現代樁工機械[M]. 北京:人民交通出版社,2004

[5].郭傳新. 振動樁錘原理及研制進展[J] .建筑機械, 1998(08)

[6].王欣麗. EP180新型振動樁錘[J]. 建筑機械, 1997

[7].曹榮夏.上海振中EP400免共振調幅電振動樁錘[J]. 建筑機械,2014

[8].王衛東.巖土工程施工技術與裝備新進展——第二屆全國巖土工程施工技術與裝備創新論壇論文集[M].北京:中國建筑工業出版社,2018

曹榮夏：第一作者（聯系人）

單位：上海振中建機科技有限公司

研究方向：樁工機械研究、制造及應用

詳細通訊地址：上海市浦東新區南匯新城鎮江山路2518號

電話號碼:021-58286177

手機:13806852460

郵箱：caorx@zz-p.com
